Macchina per la produzione di tavole per ponteggi (tavole) per passerelle

Descrizione del prodotto   Rullo di Walkboard della scheda delle plance dell'armatura che forma macchinaCaratteristiche: 1) parentesi graffe galvanizzate della traversa d

Featured Products

Descrizione del prodotto

  Rullo di Walkboard della scheda delle plance dell'armatura che forma macchina

Scaffold Boards (Planks) Catwalk Board Production Machine


Caratteristiche:
1) parentesi graffe galvanizzate della traversa dell'armatura per il sistema del blocco per grafici
2) parentesi graffa galvanizzata della traversa del tubo per l'armatura
Applicazione:

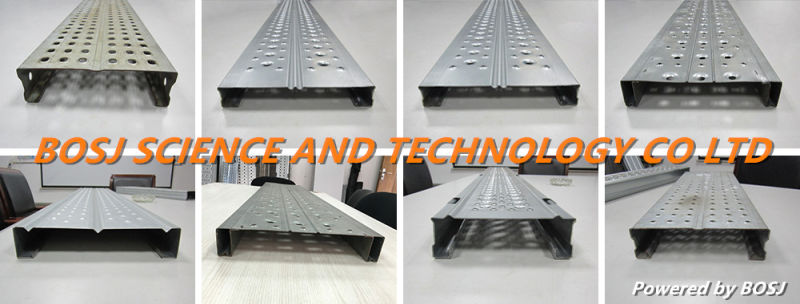

Fornitore della plancia del metallo dell'armatura, plancia del metallo, passerella, scaletta di scimmia, scala



Scaffold Boards (Planks) Catwalk Board Production Machine


1, prestazione dell'unità


Lo spessore dello strato materiale:   1.2-1.8, la necessità Delle illustrazioni del prodotto di essere confermato dal compratore

La larghezza di materiale:   250≤ § ≤ 520

Velocità Del prodotto:   0-8m/min

Occupare la zona del groud:     Xwidth 3m di lunghezza 30m

Potere totale:   Circa 62kw

2, struttura della strumentazione

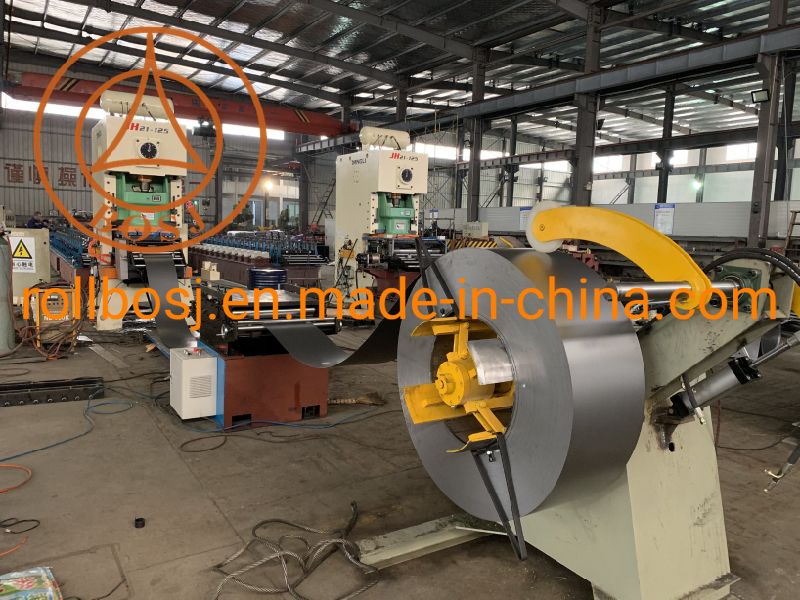

È Composta di passived-decoiler, di leveler, di servo macchina d'alimentazione, di macchina per forare, di rullo che formano la macchina, di tagliatrice idraulica, di tabella dell'accumulazione, di sistema di controllo elettrico ecc.
  Scaffold Boards (Planks) Catwalk Board Production Machine


3, ogni parametro principale della parte:

3.1 Passived Decoiler
Decoiler:   Decoiler, tipo espandentesi interno, capienza: 5T
Rullo materiale del diametro interno:   ¢ 480~¢ 520mm
Rullo materiale del diametro di Outter:   ≤ 1500mm
  Scaffold Boards (Planks) Catwalk Board Production Machine

Leveler 3.2
Motore:   Motore di conversione di frequenza 7.5KW

Servo macchina d'alimentazione 3.3
Azionamento:   Un servomotore di 4 chilowatt
  Scaffold Boards (Planks) Catwalk Board Production Machine


Macchina per forare 3.4
pressa meccanica:   JF21-125
Pressa massima:   110tons
Materiale della muffa:   Materiale: Cr12Mov, estiguente, durezza: HRC58-62º
Quantità Di dadi di perforazione: 1sets
  Scaffold Boards (Planks) Catwalk Board Production Machine

Macchina di formazione 3.5
Cremagliera:   Blocco per grafici del ghisa,
Formazione delle stazioni:   16 stazioni
Materiale di cuscinetto 40Cr, estiguente trattamento
Materiale: GCr15, estiguente, durezza: HRC58-62º
Potere del motore:     Riduttore del motore ZQ500 di conversione di frequenza 30KW
Tipo di azionamento:     Ogni cremagliera ha una casella di distribuzione di energia dell'attrezzo
Scaffold Boards (Planks) Catwalk Board Production Machine

Scaffold Boards (Planks) Catwalk Board Production Machine

Taglio idraulico 3.6
Taglio di pressione idraulica
Pompa di pressione idraulica: 5.5KW
Materiale della lamierina di taglio:   Cr12, estiguente
Quantità Idraulica di taglio: 1piece
Scaffold Boards (Planks) Catwalk Board Production Machine


Gestire elettronico 3.7:   PLC



Parametro principale della macchina

No. PuntoUnità DatiOsservazione

1
Materia primaTipo  Ms / lamiera galvanizzato
Concentrazione del comitatoProgramma≥ 350
Spessore del comitatomillimetro1.2~2.0
2FormatomillimetroSi veda la figura
3Velocità m/min6~8
4Materiale del rullo  Trattamento di GCr15Hardening
5Tipo di azionamento  Scatola ingranaggi
6Potere totalechilowattCirca 45
7Sistema elettrico  Controllo dell'invertitore del PLC
8Dimensione di profilo (L*W*H)m. 35X4X3.9
  Scaffold Boards (Planks) Catwalk Board Production Machine


Prodotti relativi
I particolari della macchina dell'armatura
No. SODDISFARE
1Unità Diritta della saldatura del tubo della plancia dell'armatura
2Unità Della saldatura del registro della plancia dell'armatura

3

Unità Di perforazione
Unità Di perforazione automatica completa
Unità Di perforazione semiautomatica
Unità Di perforazione manuale
Pezzo di ricambio: Muffa di perforazione

4

parentesi graffa diagonale che appiattisce unità & Punching
Parentesi graffa diagonale automatica piena che appiattisce unità & Punching
Parentesi graffa diagonale semi automatica che appiattisce unità & Punching
Parentesi graffa diagonale manuale che appiattisce unità & Punching
Pezzo di ricambio: Muffa di perforazione

5

Tagliatrice del tubo
Unità Automatica di taglio della lamierina
L'oscillazione ha veduto l'unità Di taglio
Dirigere ha veduto l'unità Di taglio
Unità Diretta di taglio della sega dell'automobile
6Riga wedling della plancia automatica dell'armaturaSaldatura automatica del robot
Saldatura di mano automatica del robot
7Unità Bassa della saldatura della presa della U-testa & Della presa
8Rullo automatico della plancia dell'armatura che forma macchina


Scaffold Boards (Planks) Catwalk Board Production Machine
